BEMESSUNG | ESZ-SEPATHERM | V1.08
Allgemeine Angaben:
Bauvorhaben
Position
Stückzahl
Einwirkungen:
F min
F max
kN
kN
Bauteilgeometrie:
Seite a
Seite b
Dicke t
Bohrung
Anzahl n Bohrungen
mm
mm
mm
mm
Stk
Ergänzungen:
Formfaktor
Esup
Einf
φ1
φ2
(0.5 x (φ²1+φ²2))-0,5
Gewicht pro Stück
[-]
N/mm²
N/mm²
[-]
[-]
[-]
kg
Angaben zur Berechnung:
a/b/t

Pressung (min/max)
Verformung u
Abrutto
A Bohrung
A netto
mm
mm²
N/mm²
mm
mm
mm²
N/mm²
mm
mm
mm²
φ1 [ - ]

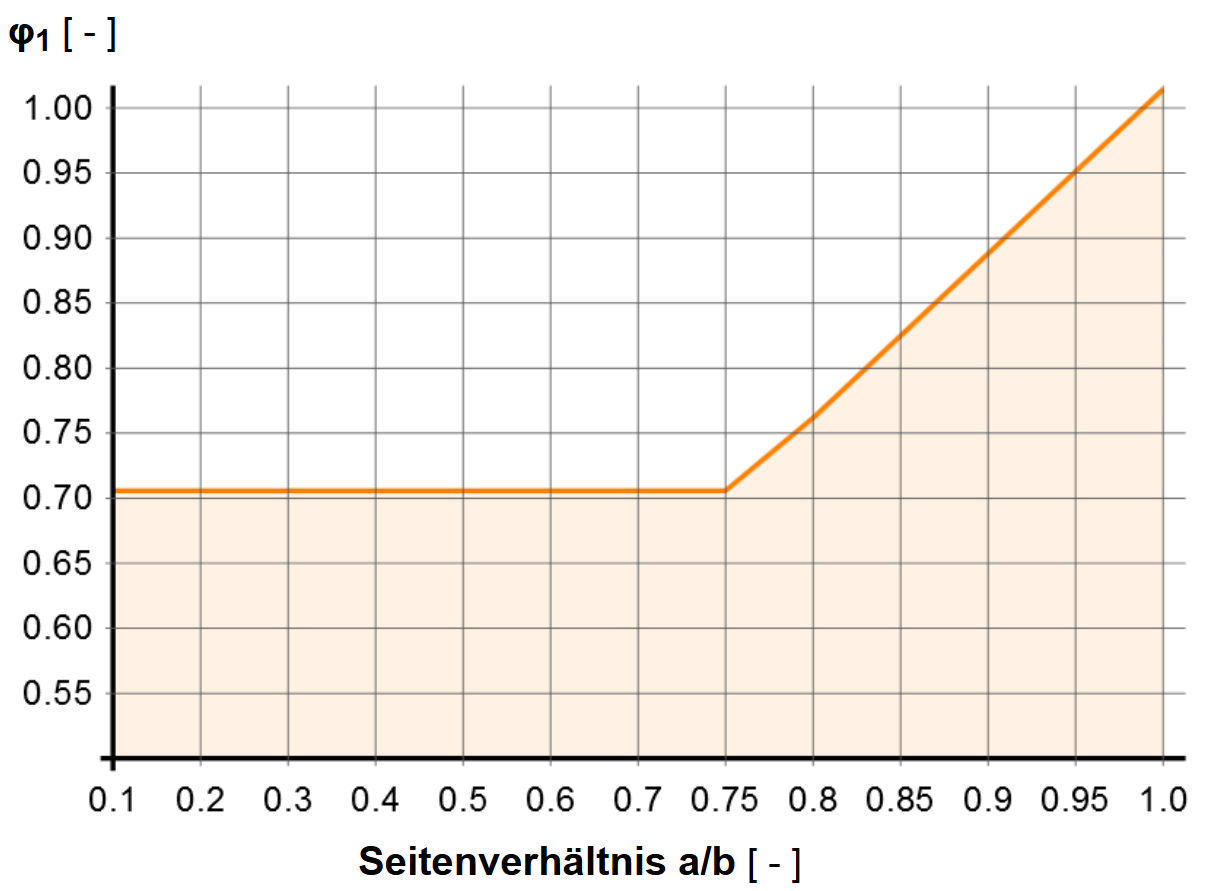

Seitenverhältnis a/b [ - ]
Seitenverhältnisbeiwert φ1
φ2 [ - ]

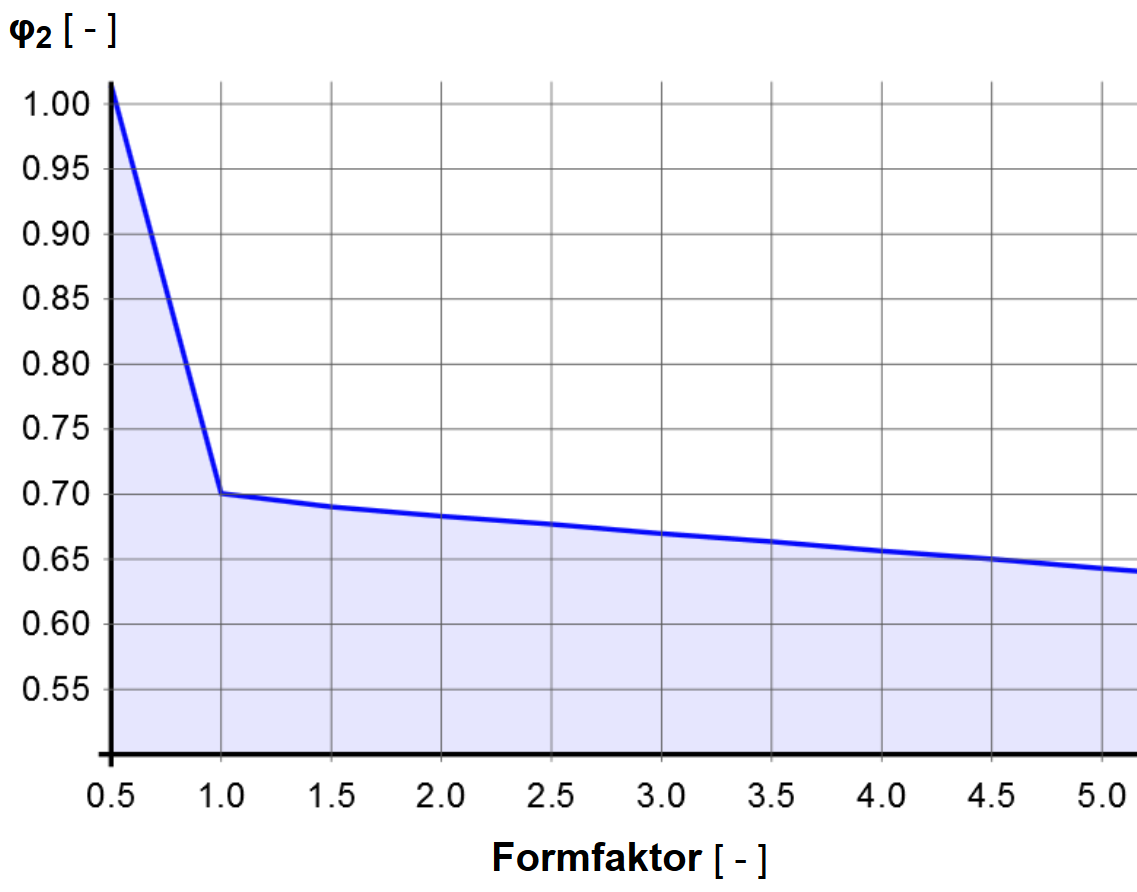

Formfaktor [ - ]
Formfaktorbeiwert φ2
Für eine korrekte Darstellung in der Druckausgabe muss die Skalierung in der Druckvorschau auf 100% eingestellt sein. Nach einer Änderung der Eingangsparameter muss ein neuer Rechenlauf gestartet werden.

Im Excel-basierten Bemessungsprogramm ist zudem ein Diagramm zur Verformung und eine Beispielberechnung des Wärmedurchgangs- koeffizienten enthalten!
Das Programm steht jedem Anwender kostenfrei zur Verfügung.
Haftungsausschluss: Die ESZ W. Becker GmbH schließt jede Haftung bei eventuellen Programmfehlern aus. Haftungsansprüche gegen ESZ, welche sich auf Schäden materieller oder ideeller Art beziehen, die durch die Nutzung oder Nichtnutzung der dargebotenen Informationen bzw. durch die Nutzung fehlerhafter und unvollständiger Informationen verursacht wurden, sind grundsätzlich ausgeschlossen, sofern seitens ESZ kein nachweislich vorsätzliches oder grob fahrlässiges Verschulden vorliegt.

Angaben zum Bauvorhaben oder Projektnummer als Text. Ohne Einfluß auf die Bemessung. Positionsbeschreibung -nummer. Ohne Einfluß auf die Bemessung. Anzahl der Bauteile. Ohne Einfluß auf die Bemessung. untere Beanspruchung des Bauteils im Mittel in kN. Angaben obere Beanspruchung des Bauteils im Mittel in kN. Kann nicht kleiner als die minimale Banspruchung werden. Seitenabmessung a der (kleineren) Bauteilseite in Millimeter. Seitenabmessung b der (größeren) Bauteilseite in Millimeter. Dicke des Bauteils in Millimeter. Standardmä ßige lieferbare Dicken werden aufgelistet. Dicken bis 50mm auf Anfrage. Durchmesser der Bohrung(en) in Millimeter. Gesamtanzahl der Bohrungen. Nur natürliche Zahlen und NULL liefern sinnvolle Ergebnisse. Quadratischer Mittelwert aus den Formfaktor- und Seitenverhältnisbeiwerten; dient als Vorfaktor zur Verformungsberechnung.
